Устройство этажное распределительное встроенное типа УЭРВ

Что установить на площадке этажа в жилом доме? Щит лестничный совмещенный (ЩЛС), Щит этажный (ЩЭ) или Устройство этажное распределительное модульное (УЭРМ)?

До сегодняшнего времени, действительно, других вариантов практически не было. Следует отметить также, что конструкции совмещенных щитов ЩЛС и ЩЭ давно устарели и не соответствуют современным требованиям электроснабжения жилых квартир. Поэтому, нравится это или нет проектным и монтажным организациям, одни безальтернативно вынуждены закладывать в проекты жилых зданий, а другие устанавливать в них модульный УЭРМ.

Хотим с полной ответственностью заявить – альтернатива есть!

Устройство этажное распределительное встроенное типа УЭРВ.

Устройство разработано в соавторстве с главным технологом по ЭМР ОАО «ДСК-1» М.Л. Ципруном для установки в производимых комбинатом домах серии П44Т, а также по заказным схемам (нетиповые исполнения УЭРВ) в других сериях и эксклюзивных проектах жилых зданий. Устройство этажное распределительное встроенное типа УЭРВ предназначено для приема, распределения и учета электроэнергии напряжением 380/220В в сетях трехфазного и однофазного переменного тока частотой 50Гц, для защиты распределительных цепей при перегрузках и коротких замыканиях, утечках на землю, а также для размещения слаботочной аппаратуры связи, сигнализации и т.д.

УЭРВ выпускаются в двух модификациях:

- однофазный ввод в квартиру;

- трехфазный ввод в квартиру.

Количество обслуживаемых квартир – 2, 3, 4 (по заказу расширение на 5 или 6).

Возможны исполнения УЭРВ с комбинацией одно- и трехфазных вводов на разные квартиры.

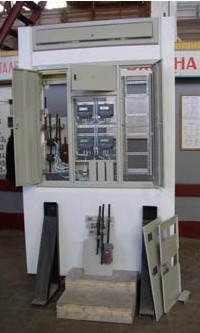

Типовое УЭРВ представляет собой металлоконструкцию, состоящую из четырех отсеков:

- силовых магистралей (стоякового);

- вводно-учетного;

- распределительного;

- слаботочного.

Все отсеки снабжены дверями с замком.

Отсек силовых магистралей предназначен для прокладки питающих проводников (стояков), для организации подключения к ним, а также для размещения цепей рабочего и аварийного освещения. В отсеке расположены шины N и PE. Подключение фазных проводников осуществляется с помощью сжимов.

Во вводно-учетном отсеке расположена подвижная (для наилучшего считывания показаний) монтажная рама для крепления счетчиков. В нижней части отсека устанавливаются вводные аппараты, которые снабжены пломбируемой фальшпанелью. Весь отсек также закрывается пломбируемой фальшпанелью, которая имеет окна для считывания показаний счетчиков. В двери отсека предусмотрены окна из прозрачного ударопрочного материала.

В распределительном отсеке установлены защитные аппараты. Фальшпанель отсека обеспечивает доступ к органам управления аппаратов. Управление аппаратами осуществляется при открытой двери, которая имеет запорное устройство без ключа.

В слаботочном отсеке расположена монтажная рама с универсальными монтажными профилями для установки слаботочной аппаратуры по месту.

Конструкция устройства позволяет пломбировать как вводные автоматы отдельных квартир, так и весь вводно-учетный отсек. Замки дверей защищают отсеки щита от несанкционированного проникновения. Крепление щита осуществляется с помощью фиксаторов в пазах бетонного блока (в серии П44Т) или, по желанию заказчика, к стенкам ниши. Отдельно может поставляться панель ПДК (для П44Т ОД16), расположенная в верхней части кабельной проходки, предназначенная для удобства протяжки кабелей.

Технические характеристики типоисполнения УЭРВ-1-4(3;2;1)х50Д(100)/Сч/УХЛ4:

Параметр Значение
Номинальное напряжение, В
380/220
Род тока, частота
~ 50 Гц
Номинальный ток ввода, А
4(3;2;1)х50 А
Предельная коммутационная способность защитных аппаратов не менее, кА
3
Номинальные дифференциальные токи защитных аппаратов, mA
100
Номинальный (максимальный) ток счетчиков, А
5(50)
Сечение проводников питающей цепи (стояка), кв.мм
до 95
Вид системы заземления
TN-S,TN-C-S
Количество стояков питающей сети
1-2
Класс защиты от поражения электрическим током
1
Степень защиты по ГОСТ14254-96
IP31
Климатическое исполнение по ГОСТ15150-69
УХЛ4
Габаритные размеры, мм:
Высота
1275
Ширина (для 4-х кварт.)
1300
Глубина
200
Масса (не более), кг
(для 4-х кварт.)
45
Вид внутреннего разделения
Отсеки

Устройство рассчитано на прокладку в нем до 10 питающих проводников (2 стояка) сечением до 95 кв. и устанавливается в нишу с внутренними размерами 1200х1200 мм и глубиной 200мм (для типовой четырехквартирной схемы с однофазным или трехфазным учетом).

Нетиповые исполнения УЭРВ сохраняют в себе общую идею и конструкцию совмещенного щита, в котором могут меняться взаимное расположение и габариты отсеков, количество и сечение питающих проводников, количество потребителей (приборов учета) и применяться аппаратура различных производителей.

В комплекте с нетиповым исполнением УЭРВ, по заданию заказчика, могут поставляться дополнительные панели доступа кабелям и панели доступа к слаботочной проводке, различные варианты крепежной арматуры.

Все исполнения УЭРВ в отличие от ЩЛС (ШЛС) и ЩЭ соответствуют современным требованиям к электроснабжению жилых зданий, а в отличие от УЭРМ дешевле, пожаробезопасней (за счет большей длинны кабельной проходки) и намного легче в монтаже.
