Устройство этажное распределительное блочное типа УЭРМ

Устройство этажное распределительное блочное типа УЭРМ предназначено для приема, распределения и учета потребляемой электрической энергии в сетях переменного тока 380/220В с частотой 50Гц с глухозаземленной нейтралью, а также для размещения устройств слаботочных сетей (телевизионных, телефонных, радиотрансляционных) и оборудования автоматической системы учета электропотребления.

Структура условного обозначения

УЭРМ-ХХХ-Х-ХХХХ УХЛ4

УЭРМ- ХХХ-Х-ХХХХ УХЛ4 - количество квартир на этаже (1, 2, 3, 4)

УЭРМ- ХХ-Х-ХХХХ УХЛ4 - характеристика схемы ввода в квартиру (1 – однофазная, 3 – трехфазная)

УЭРМ-ХХХ -Х-ХХХХ УХЛ4 - расположение канала связи и сигнализации КСС (Л – левое, отсутствие буквы – правое)

УЭРМ-ХХХ- Х -ХХХХ УХЛ4 - номинальный ток расцепителей вводных автоматов, А

УЭРМ-ХХХ-Х- ХХХХ УХЛ4 - высота устройства – по заказу (этажные перекрытия от 2500 до 3500 мм)

УЭРМ-ХХХ-Х-ХХХХ УХЛ4 - вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример обозначения для устройства этажного распределительного блочного на 4 квартиры с однофазным вводом в квартиры, правым расположением канала КСС, с номинальным током расцепителей вводных автоматов 50А, высотой 2700 мм, климатического исполнения УХЛ4:

УЭРМ-41-50-2700 УХЛ4

Номинальное значение климатических факторов внешней среды – УХЛ4 по ГОСТ 15150-69 и по ГОСТ 15543.1-83, при этом наибольшая высота над уровнем моря – 2000 м, окружающая среда невзрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.

Конструкция

1. Секция средняя................................................................................ 1 шт.

2. Секция нижняя................................................................................ 1 шт.

3. Секция верхняя ............................................................................... 1 шт.

4. Щиток учетно-распределительный (ЩУР).......................................... 1…4 шт.

5. Шкаф слаботочный........................................................................... 1 шт.

6. Отсек телевизионного оборудования.................................................... 1 шт.

7. Отсек оборудования телефонной сети................................................... 1шт.

8. Отсек радиосети и диспетчеризации..................................................... 1шт.

9. Отсек автоматизированной системы учета энергопотребления.................... 1шт.

10. Компенсатор.................................................................................. 2 шт.

Размер B - 900 мм для одно- и двухквартирного исполнений, 1200 для трех- и четырех квартирного исполнений.

Высота изделия L = 2500-3500 мм зависит от высоты этажного перекрытия и уточняется при заказе.

Технические характеристики:

Номинальное напряжение, В....................................................... 380/220

Род тока, частота, Гц................................................................... ~ 50

Номинальное напряжение изоляции, В............................................... 660

Вид системы заземления............................................................... TN-S

Класс защиты от поражения электрическим током.................................. 1

Степень защиты по ГОСТ14254-96................................................... IP31

Климатическое исполнение по ГОСТ15150-69.................................... УХЛ4

Комплектность поставки:

Секция верхняя........................................................................... 1

Секция средняя (со слаботочным шкафом)......................................... 1

Секция нижняя............................................................................ 1

Щиток учетно-распределительный (ЩУР)..................................... 1…4

Комплект ключей........................................................................ 1

Эксплуатационная документация:

Паспорт, руководство по эксплуатации................................................................................ 1

Схема электрическая принципиальная ЩУР (наклеивается на дверцу ЩУР).................................. 1

Схема электрическая принципиальная УЭРМ (наклеивается на крышку КЭТ средней секции)............. 1

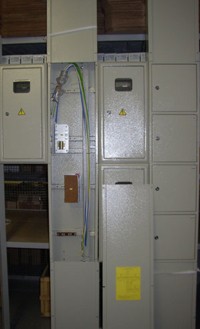

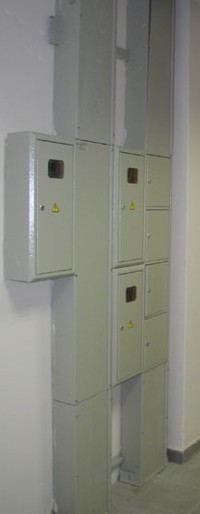

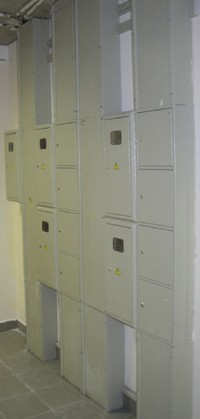

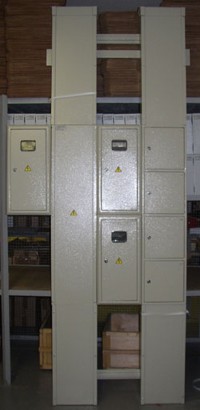

Варианты исполнения устройства распределительного блочного типа УЭРМ.

Возможно изготовление других конфигураций оболочки устройства распределительного блочного типа УЭРМ по предварительному согласованию с заказчиком.
