Описание устройства и принципа действия стабилизаторов ШТИЛЬ

В настоящее время выпускаются следующие серии стабилизаторов переменного напряжения:

"R" модели, обеспечивающие выходное напряжение с 5...7 % точностью, что является вполне достаточным для широкого круга различного электрооборудования и приборов;

"V" модели, дополняющие модельный ряд серии "R", с точностью стабилизации 4%, расширенными сервисными функциями, цифровой индикацией.

"P" модели с повышенной точностью стабилизации 3...3,8% (однофазные R1200P,..., R33000P и трёхфазные R3600-3P,..., R100K-3P).

"M" модели с повышенным быстродействием и расширенными сервисными функциями, точность стабилизации 2...5% (однофазные R9000М,..., R33000М и трёхфазные R(27000-3М,..., R100K-3М).
В зависимости от подключаемой нагрузки стабилизаторы напряжения подразделяются на:

однофазные, серии "R", "V", "P", "M"
трёхфазные, серии "R", "V", "P", "M".

Функционально все стабилизаторы напряжения, кроме серии "E", состоят из следующих основных узлов:
автотрансформатора с обмоткой, имеющей заданное количество: коммутируемых выводов или вольтодобавочных обмоток (в зависимости от модели);
силовых ключей (симисторы, на моделях R6000 и R18000-3, тиристоры, на моделях серии "М", или реле с большим ресурсом включений/выключений);
микропроцессорного устройства управления;
фильтра для защиты от помех.
Конструктивно стабилизаторы напряжения выполнены в металлических корпусах и состоят из одного, двух или четырёх блоков. На боковых и верхних сторонах корпусов имеются вентиляционные отверстия прямоугольной формы для отвода тепла, выделяющегося при работе стабилизаторов. На лицевой стороне корпусов расположены выключатели (выключатель-автомат максимальной токовой защиты) сети и светодиодные индикаторы, показывающие:
уровень входного напряжения;
мощность, потребляемую нагрузкой (серии "V", "P" и "M");
режимы работы стабилизатора.
Модели стабилизаторов напряжения серии "V" оснащены цифровой индикацией.

Подключение стабилизаторов к электросети и нагрузке осуществляется как при помощи розеток и кабелей с вилками, расположенными (выведенными) на задней панели корпусов стабилизаторов, так и при помощи контактных групп, расположенных в корпусах больших по мощности моделей стабилизаторов.

Стабилизаторы переменного напряжения ШТИЛЬ можно использовать с электрооборудованием, для которого важна форма напряжения питания, так как данные изделия не изменяют форму напряжения питающей электросети, что имеет большое значение для некоторых потребителей, например, таких устройств, как лазерные принтеры, множительная техника, измерительные приборы и многие другие.

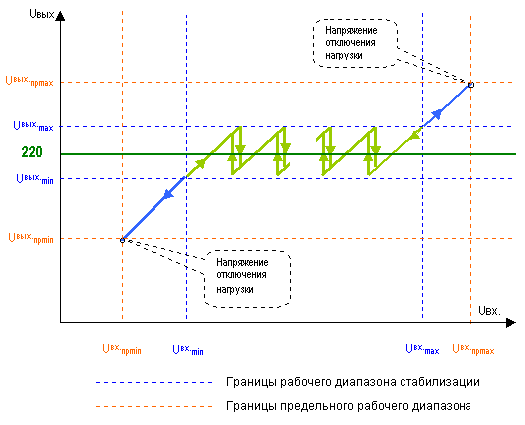

График, показывающий зависимость выходного напряжения стабилизатора (Uвых) от входного напряжения (Uвх) в электросети.

В процессе работы при изменении напряжения на входе стабилизатора Uвх от Uвхmin до Uвхmax устройство управления отслеживает изменения входного напряжения и в соответствии с результатами измерений переключает силовые ключи таким образом, чтобы напряжение на выходе стабилизатора оставалось в пределах границ стабилизации от Uвыхmin до Uвыхmax. Переключение производится в момент близкий к нулю тока, протекающего через нагрузку.

Если значение входного напряжения Uвх ниже, чем Uвхпрmin или выше чем Uвхпрmax и стабилизатор переменного напряжения не может обеспечить заданное предельное выходное напряжение от Uвыхпрmin до Uвыхпрmах, производится автоматическое отключение нагрузки и индикация отключения.

При восстановлении входного напряжения Uвх от Uвхпрmin до Uвхпрmax стабилизатор переменного напряжения подключает нагрузку.

Время регулирования напряжения на нагрузке зависит от величины его отклонения от номинального значения 220 В и составляет при переключении на 1 ступень, не более: 100мс для моделей c силовыми ключами на основе реле, 30мс для моделей c силовыми ключами на тиристорах или симисторах.

В стабилизаторах напряжения, построенных по вольтодобавочной схеме, процесс стабилизации осуществляется без прерывания тока через нагрузку во время переключения силовых ключей.

В стабилизаторах предусмотрена защита от перегрузки по току нагрузки (потребляемой мощности). Допускается кратковременное (до 10с) превышение нагрузки, выше предусмотренной (от 10 до 50% от заявленной выходной мощности, в зависимости от модели). При этом, в зависимости от модели стабилизатора, в интервале от 10 до 60с, произойдёт отключение стабилизатора (обесточивание нагрузки) и засветится светодиод, показывающий причину отключения.

В стабилизаторах предусмотрена защита, которая произведёт отключение нагрузки в случае, если по какой-либо причине произойдёт выход из строя стабилизатора переменного напряжения.

Электромеханические стабилизаторы ШТИЛЬ серии "E" построены на базе регулируемого автотрансформатора (ЛАТР) и управляемого электродвигателя. Стабилизация напряжения осуществляется следующим образом: после включения стабилизатора электронный блок управления анализирует выходное напряжение и подает сигнал на электродвигатель, поворачивающий на заданный угол щетку автотрансформатора (ЛАТР), который плавно увеличивает или уменьшает выходное напряжение. При выходном напряжении более 250 В схема защиты отключает нагрузку.

Стабилизаторы напряжения дополнят большиство систем электропитания на базе источников бесперебойного питания, так как последние не обладают или обладают в незначительной степени функцией стабилизации напряжения;

источники бесперебойного питания понижение напряжения в электросети до 190В расценивают как пропадание напряжения и начинают питать аппаратуру от аккумуляторов;
длительное пониженное напряжение приводит к разряду, а в некоторых моделях к выходу из строя аккумуляторных батарей в связи с их полным разрядом.
Стабилизаторы переменного напряжения представляют собой высоконадёжные устройства, рассчитанные на круглосуточный режим работы и длительную, до 10 лет, эксплуатацию. Высокая степень надёжности работы стабилизатора переменного напряжения достигается за счёт использования, где необходимо, импортной элементной базы и осуществления контроля всех операций, связанных с изготовлением изделия.

Конструкция стабилизаторов переменного напряжения ШТИЛЬ допускает по требованию заказчика внесение различных изменений в конструкцию изделия, с целью достижения требуемых параметров, например, изменение значения стабилизированного напряжения с 220 на 230В, изменения диапазона входных напряжений и многое другое. Так же по требованию заказчика стабилизаторы переменного напряжения могут быть изготовлены в необходимом конструктивном исполнении с целью обеспечения более жестких условий эксплуатации.
