Функциональная схема стабилизатора Сатурн

Агрегат состоит из трёх однофазных блоков включенных по схеме “звезда”.

Каждый блок представляет собой однофазный стабилизатор напряжения. Функциональная схема блока стабилизатора приведена на рис.

Электрическая схема стабилизатора содержит следующие функциональные узлы :

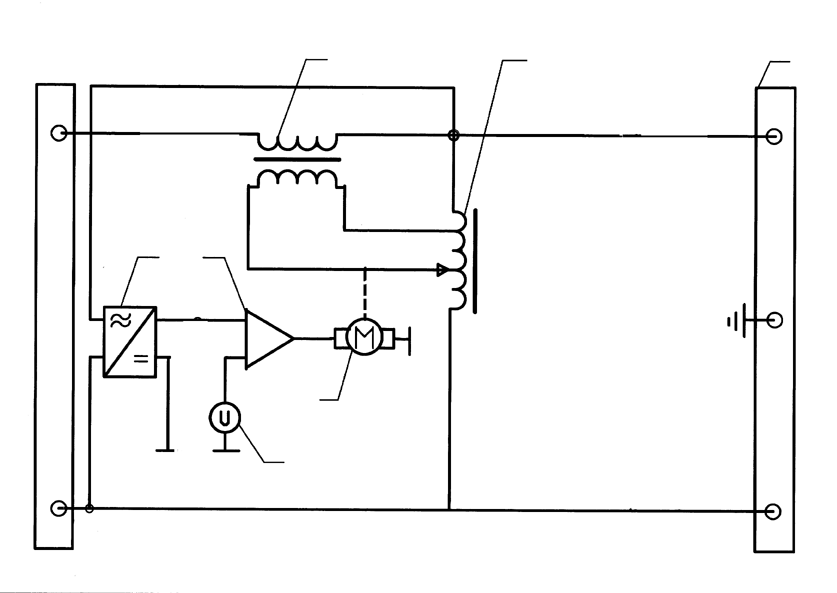

Функциональная схема стабилизатора “Сатурн”

1 – клеммная коробка для подключения входных и выходных цепей питания;

2 – вольтодобавочный трансформатор ;

3 – управляемый автотрансформатор ;

4 - измерительная схема;

6– усилитель рассогласования

5 – источник опорного напряжения

7 – мотор-редуктор;

Выходное напряжение переменного тока преобразуется измерительной схемой в гальванически развязанный с силовой сетью сигнал, который поступает на один из входов усилителя рассогласования 6. На другой вход этого усилителя подается стабильное опорное напряжение источника 5. Под воздействием этих двух сигналов усилитель 6 вырабатывает управляющее напряжение для мотор- редуктора 7, механически связанного с токосъемником управляемого автотрансформатора 3.Перемещение токосъемника приводит к такому изменению выходного напряжения стабилизатора , при котором рассогласование между сигналами на входах усилителя 6 минимально, и выходное напряжение стабильно. Скорость коррекции выходного напряжения зависит от скорости изменения напряжения на входе стабилизатора.

Блок выполнен в виде шкафа напольной конструкции . Корпус стальной сварной типа, передняя и задняя панели, а также верхние крышки – съемные.

На нижнем основании корпуса установлен трансформатор вольтодобавки, над ним на несущей пластине закреплен управляемый автотрансформатор и мотор-редуктор.На верхнем основании установлена плата, содержащая схемы измерения, управления и защиты. Клеммная коробка также располагается на верхнем основании .

Аппарат имеет естественное воздушное охлаждение.
