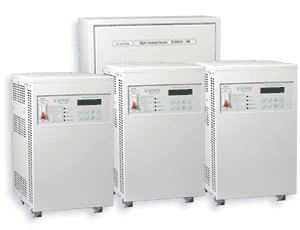

Стабилизаторы напряжения ССК-3-18-380, ССК-3-22.5-380, ССК-3-27-380, ССК-3-36-380

Стабилизаторы напряжения ССК-3-18-380, ССК-3-22.5-380, ССК-3-27-380, ССК-3-36-380Стабилизаторы напряжения ССК-3-18-380, ССК-3-22.5-380, ССК-3-27-380, ССК-3-36-380 предназначены для электропитания компьютеров и оборудования Brand Name, дорогостоящего медицинского оборудования, оборудования предприятий и фирм, предъявляющего особые требования к питающей электросети, различной профессиональной и бытовой HI-END аудио видео техники, высокоточной измерительной аппаратуры и приборов, других устройств, мощность потребления которых не превышает 18000ВА, 22500ВА, 27000ВА, 36000ВА.

Конструктивные особенности

  • трехфазный стабилизатор напряжения выполнен в металлическом корпусе и состоит из следующих блоков: 3 блока стабилизации, построенных на базе однофазных стабилизаторов ССК-1-6-220, ССК-1-7.5-220, ССК-1-9-220, ССК-1-12-220 и 1 щит коммутации ;
  • узлы для подключения однофазных блоков к коммутационному щиту, а также для подключения коммутационного щита к электросети и нагрузке, выполнены в виде блоков клеммных соединителей на DIN-рейке;
  • при комплектации коммутационным щитом в исполнении N2 трехфазная нагрузка подключается отдельно от однофазной через устройство контроля 3-х фазного напряжения.

Функциональные особенности

  • стабилизация фазного напряжения;
  • автоматическое отключение нагрузки потребителя при появлении на выходе блока опасного пониженного или повышенного напряжения;
  • автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона;
  • автоматическое отключение нагрузки потребителя при перегрузке или коротком замыкании;
  • цифровая индикация на панели управления стабилизатора: значения входного и выходного напряжения, выходного тока, температуры, мощности нагрузки, перегрузки;
  • светодиодная индикация состояния блока стабилизатора и сигналы звукового оповещения;
  • температурный контроль и принудительный обдув при перегреве;
  • возможность удаленного управления и мониторинга с персонального компьютера ;
  • сохранение рабочего состояния стабилизатора при кратковременных перегрузках до 150%;
  • устройство самодиагностики и блокировки в случае выхода из строя блока силовых ключей.

ВНИМАНИЕ! Суммарная потребляемая мощность электроприборов, подключаемых к стабилизатору напряжения по любой фазе, не должна превышать выходную мощность одного канала стабилизатора.

ВНИМАНИЕ! НЕ РЕКОМЕНДУЕТСЯ подключать к стабилизатору напряжения электродвигатели, отдельно или в составе оборудования, мощность потребления по любой из фаз которых превышает 1/3 мощности одного канала стабилизатора.

Технические характеристики

Модель стабилизатора Выходная
суммарная
мощность,
ВА
Количество
каналов
стабилизации
(фаз)
Габариты (ВхШхГ), мм Масса
не более,
кг
Однофазные
блоки
Щит
исп.1
Щит
исп.2
Щит
исп.3
ССК-3-18-380 18000 3 3х(460х280х320) 500х400х220 105
ССК-3-22.5-380 22500 500х400х220 111
ССК-3-27-380 27000 650х500х220 650х400х150 119
ССК-3-36-380 36000 650х500х220 650х400х150 140

Параметры одного канала стабилизации

Номинальная мощность однофазного стабилизатора, ВА
6000 7500 9000 12000
Рабочее напряжение питающей сети, В*
154...270 154...270 154...270 154...270
Допустимое напряжение питающей сети, В*
130...285 130...285 130...285 130...285
Рабочий диапазон выходных напряжений стабилизатора, В
220±5% 220±5% 220±5% 220±5%
Мощность, потребляемая в режиме холостого хода при Uвх=220В, ВА
20
Частота питающей сети, Гц
50 ± 2,5%

Время восстановления стабилизированного напряжения при:

- скачкообразном изменении напряжения:
от 154 до 270 В
от 270 до 154 В

- скачкообразном изменении нагрузки от 0 до 100%




не более 0,04 с
не более 0,2 с


не более 0,04 с

* Рабочий и предельный диапазоны входного напряжения указаны для номинального значения выходного напряжения 220В, установленного при изготовлении стабилизатора напряжения.

Условия эксплуатации

Режим работы
круглосуточный
Диапазон температур окружающей среды, o С
10...35
Относительная влажность воздуха при температуре 25°С не более, %
80
Атмосферное давление, кПа
96...104
Степень защиты по ГОСТ 14254-96
IP20 (не герметизирован)
