Управляемые источники питания серии EL-AS Управляемые источники питания постоянного тока серии EL-AS-P (далее именуемые – УИП) предназначены для преобразования входного напряжения переменного тока в напряжение постоянного тока с возможностью регулировки выходного напряжения и тока от 0 до максимального значения согласно техническим характеристикам изделия.
Особенности:
- входное напряжение 150(*)…240В (*-со снижением выходной мощности);
- регулировка выходного тока и напряжения внешним аналоговым потенциальным сигналом 0…+5В;
- регулировка выходного тока и напряжения встроенными потенциометрами;
- запуск и отключение УИП внешним сигналом +5В;
- контроль выходного тока;
- дополнительный выходной канал питания +12В 0,5А;
- гальваническая развязка вход/выход;
- защита от короткого замыкания, перегрузки, перегрева;
- светодиодная индикация режима работы (стабилизация тока/ стабилизация напряжения);
- параллельное и последовательное включение нескольких блоков;
- температура окружающей среды -25…+50°С (-40 - опция);
- релейный сигнал «неисправность», «сухие» контакты (опция);
- входной фильтр подавления высоковольтных импульсов (опция);
- управление по интерфейсу RS 232/ RS 485 (при использовании модуля EL-U2 или EL-U3 );
Модельный ряд:
тип
|
выходное напряжение В
|
выходной ток, А
|
размах пульсации выходного напряжения пик-пик
|
стабилизация при изменении тока нагрузки 0...100%
|
стабилизация при изменении входного напряжения Uвх мин...Uвх макс
|
КПД
|
EL-AS27-300-**
|
0...30
|
0...30
|
<200мВ
|
<0,5%
|
<0,2%
|
>85%
|
EL-AS55-150-**
|
0...60
|
0...15
|
<300мВ
|
<0,5%
|
<0,2%
|
>87%
|
EL-AS110-70-**
|
0...110
|
0...7
|
<500мВ
|
<0,5%
|
<0,2%
|
>88%
|
EL-AS220-35-**
|
0...220
|
0...3,5
|
<1,5В
|
<0,5%
|
<0,2%
|
>90%
|
EL-AS420-15-**
|
0...420
|
0...1,5
|
<2В
|
<0,5%
|
<0,2%
|
>90%
|
Типы исполнения:
Фото: |
Мощность: |
Охлаждение: |
Габариты, мм: |
Класс защиты: |
Тип: |
|
800-900 Вт |
Активное охлаждение (2х60мм вентиляторы с термоконтролем) |
285х130х67 |
IP20 |
EL-AS-A |
|
400-500 Вт (кратковременно до 900Вт) |
Пассивное . При долговременной непрерывной работе выходная мощность ограничена ~1/2 от максимальной |
250х175х90 |
IP20 |
EL-AS-P |
|
400-500 Вт (кратковременно до 900Вт) |
Пассивное . При долговременной непрерывной работе выходная мощность ограничена ~1/2 от максимальной |
250х175х90 |
IP67 |
EL-AS-G |
|
макс.800-900 Вт (требует охлаждения) |
- |
247х150х57 |
IP00 встраиваемое бескорпусное исполнение |
EL-AS-O |
Аксессуары: |
|
Универсальный крепёж на DIN-рейку |
|
модуль управления EL-U - подробнее! |
пример заказа:
EL-AS420-15-A + крепёж на DIN рейку - управляемый сетевой источник питания 420В 1,5А с активным охлаждением для установки на DIN рейку
УИП построен на основе импульсного однотактного преобразователя напряжения с фазово-импульсной модуляцией. Подключение блока осуществляется через съемный клеммник.
Использование УИП в качестве зарядного устройства для свинцово-кислотных или герметичных гелевых аккумуляторов по алгоритму I - U . Ограничение тока выставляется исходя из ёмкости аккумулятора: «I заряда макс=0,3C» где С ёмкость аккумулятора в А*ч. Например при использовании аккумуляторов 7А*ч ток заряда выставляется не более 2,1А. Выходное напряжение выставляется исходя из количества последовательно подключенных аккумуляторов (циклический режим работы аккумуляторов): 1шт 12В – 14,7В; 2шт 12В – 29,4В; 3шт 12В - 44,1В; 4шт 12В - 58,8В. При полном заряде аккумулятора светодиод будет светится красным светом. Возможно использование УИП в качестве зарядного устройства для других типов аккумуляторов (Ni-Cd, Ni-Mh), для этого необходимо использование внешней схемы управления обеспечивающей требуемые алгоритмы заряда (дельта t, дельта U ).
Использование УИП в качестве источника бесперебойного питания постоянного тока совместно с герметичными гелевыми аккумуляторами. Выходное напряжение выставляется исходя из количества последовательно подключенных аккумуляторов (буферный режим работы аккумуляторов): 1 шт 12В – 13,65В; 2шт 12В – 27,3В; 3шт 12В - 41В; 4шт 12В - 54,6В и т.д.Для контроля наличия сетевого напряжения, а также исправности ИПУ используется сухой релейный контакт.
возможные схемы подключения УИП:

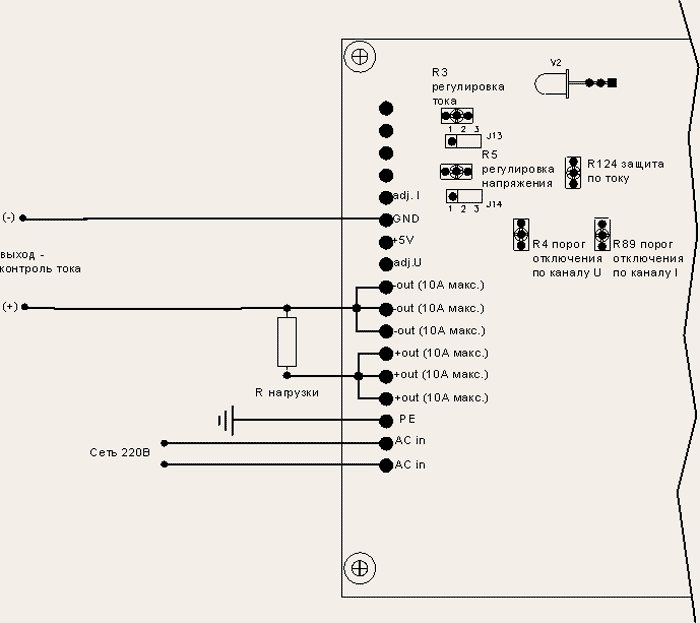

регулировка с помощью встроенных потенциометров

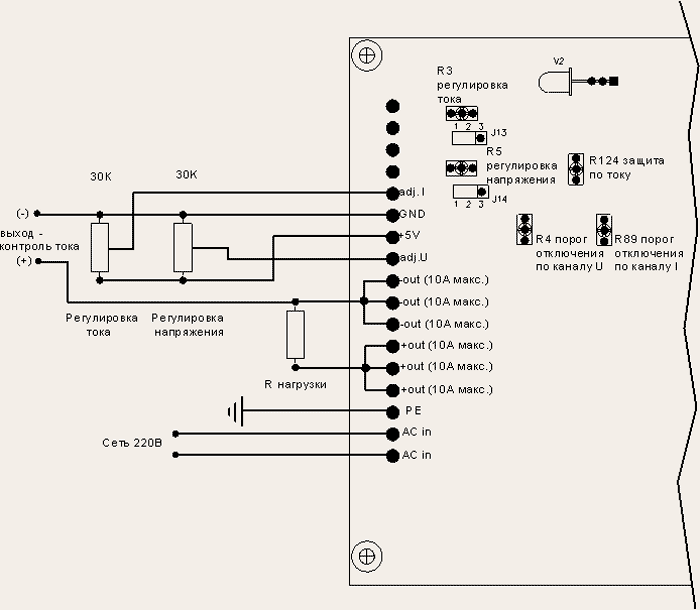

регулировка с помощью внешних потенциометров

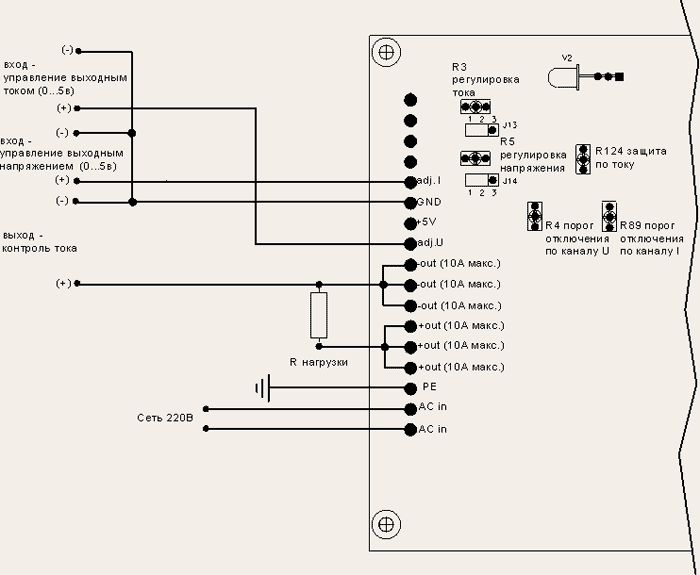

регулировка с помощью аналогового сигнала 0...5в
Гарантийный срок эксплуатации источника питания - 12 месяцев со дня продажи. |
